CCD-300高精度自動對位貼標機


適用範圍:


專用於各類產品需做高精度對位貼標之使用 , 如PCB電路板。

特性:
1.本機使用不銹鋼及經陽極處理的鋁合金製造而成,精緻美觀。
2.採用潔淨棚L1200*W800*H1900(m/m). FFU-MT18P ULPA FILTER 0.1μm 99.999%。
3.採用EASYVIEW 彩色人機介面觸控操作。
4.CCD照相輸出標籤偏差值,X、Y雙軸伺服滑台自動補正對位貼標。
5.標籤軀動使用日製YASKAWA SERVO MOTOR、KEYENCE SENSOR。
6.X、Y軸滑台軀動皆使用日製YASKAWA SERVO MOTOR。
7.採用日製Panasonic PV系列 CCD影像,有效偵測標籤與產品偏差值。
8.貼標前後左右精密度為 ± 0.1mm~± 0.15mm。
9.貼標速度5~8 cycle / min。
10.貼標的前後、左右位置皆由人機螢幕做調整。
11無標籤時,有自動停機之功能 (選購)。

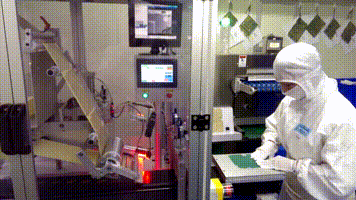

應用範例:



機器尺寸 長1500 x 寬850 x 高2000 (mm)
機器重量 250 kg
滑台規格 B130-P20*20-1200
最大貼標尺寸 長250x 寬190 (mm)
標籤紙卷尺寸 最大外徑ø 310mm,紙管內徑 ø 76 mm
使用電力 單相 220V 50/60HZ
乾燥壓縮空氣 6~8kg/cm2
